ピストン充填機
>

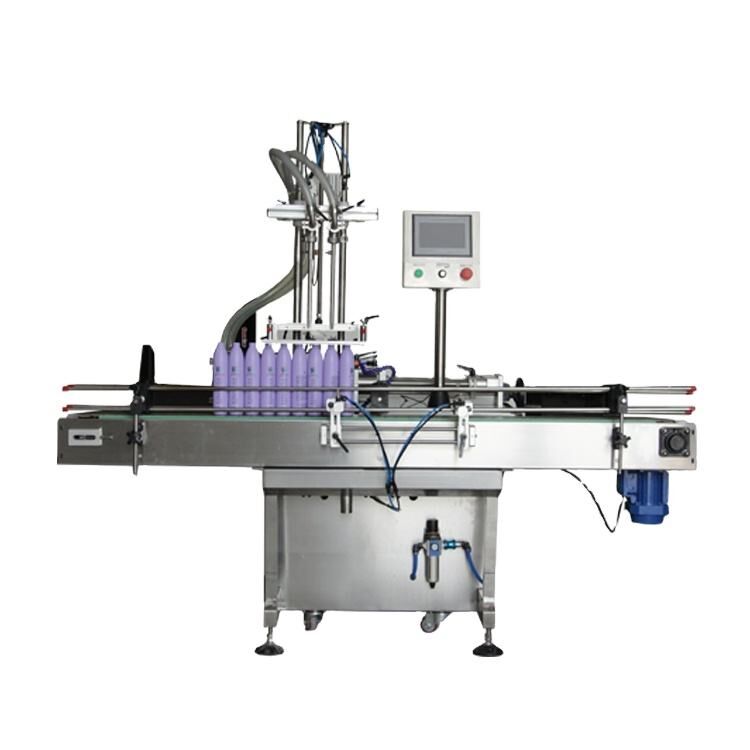

自動サーボモーター2ノズル液体充填機

自動サーボモーター2ノズル液体充填機

製品詳細:
起源の場所: 中国
ブランド名: N PACK
証明: CE
モデル番号: NP-VF
詳細情報
起源の場所:
中国
ブランド名:
N PACK
証明:
CE
モデル番号:
NP-VF
フォームに記入する:
ピストン式充填
プログラム:
PLC および人間のタッチ スクリーン プログラム
梱包材:
木箱梱包
充填速度:
450~1500本/時間
充填ヘッド:
2頭
元の場所:
上海
梱包仕様:
50ml~1000ml
コントロール:
サーボモーター制御による充填量
モデル:
経済的な2ノズル充填機
仕事のプレッシャー:
0.3~0.4MPa
ハイライト:

High Light

ハイライト:

自動サーボモーター充填機、2ノズル液体充填機、保証付きピストン充填機

,

2 nozzle liquid filling machine

,

piston filling machine with warranty

取引情報
最小注文数量:
1
価格:
9000USD/set to 50000USD/set
パッケージの詳細:
木箱
受渡し時間:
40営業日
支払条件:
L/C、D/A、D/P、T/T、ウェスタンユニオン、
供給の能力:
100セット
製品説明

自動2ノズル充填機

自動2ノズル充填機は、低粘度から中粘度の液体の精密充填用に設計されています。コンパクトなリニア設計により、さまざまな生産ラインで安定した性能と効率的な運用を提供します。

304ステンレス鋼フレームと食品グレードの接触部品で構築されたこの機械は、デュアル充填ノズル、PLC制御、および簡単な操作と正確な充填調整のためのタッチスクリーンインターフェイスを備えています。

食品、化粧品、製薬、パーソナルケア、化学産業で広く使用されています。衛生的な、腐食性、または可燃性の生産環境向けのオプション構成が利用可能です。





主な特徴


1.耐久性のある304ステンレス鋼製で、316Lステンレス鋼の液体接触部品を備え、衛生と耐食性を向上させています。

2.テフロン、バイトン、ホースなどの接触材料は、製品の要件に応じてカスタマイズできます。

3.PLC制御システムとボトルなし、充填なし機能を搭載し、信頼性の高い操作を実現します。

4.充填ノズルは、粘性液体のクリーンな充填のために、アンチドリップ設計と自動カットオフを備えています。

5.統合されたボトルカウント機能により、±1%以内の高い充填精度を実現します。

6.特別な工具を必要としない簡単なメンテナンス設計。

7.腐食性液体用途向けのオプションの特殊シールとホースが利用可能です。

8.発泡製品のボトムアップ充填用に、ダイビングノズルを構成できます。

9.ボトル位置決めシステムにより、正確な充填アライメントを保証します。





主なパラメータ


1
速度
450-1500ボトル/時
2
充填範囲
100ml-500ml,100ml-1000ml,1000ml-5000ml
3
測定精度
±1%
4
作業電力
220VAC
5
空気圧
6〜8 bar
6
空気消費量
1m³/分
7
電力定格
0.8kw
8
その他のデバイス電力定格
7.5kw(エアコンプレッサー)
9
正味重量
320Kg






製品詳細


自動サーボモーター2ノズル液体充填機

自動サーボモーター2ノズル液体充填機





作業原理

1.自動充填システムが始動すると、空のボトルが充填ステーションに運ばれ、光電センサーによって検出されます。所定のボトル数に達すると、ボトルブロッキングシステムがコンテナを正確に位置決めします。次に、充填ノズルが下降し、自動的に充填を開始します。充填が完了すると、ノズルが上昇し、ボトルブロッカーが解放され、充填されたボトルが次のステーションに移動します。システムは、安定した効率的で信頼性の高い運用を確保するために、このプロセスを継続的に繰り返します。より高い精度要件のために、二次充填機能も構成できます。

2.操作中、液面センサーは貯蔵タンク内の製品レベルを継続的に監視します。PLCは自動的に液体供給システムを制御して安定した液面を維持し、生産全体で一貫した正確な充填性能を保証します。


2ノズル充填機に関するFAQ

シリンダー後部(ピストンロッドエリア)からの材料漏れ—修正方法

 これはダブルヘッドピストン充填機で一般的な問題であり、通常は次の理由によって引き起こされます。



1.ピストンシールの摩耗:

  損傷または摩耗したシーリングリングは、ピストンとシリンダー壁の間で製品が漏れ、材料がシリンダーの後部に流れる原因となります。

 解決策:ピストンを取り外し、シーリングリングを交換してください。



2.ピストンとピストンロッド間の接続の緩み:

  ピストンがピストンロッドにしっかりと固定されていない場合、操作中に漏れが発生する可能性があります。

  解決策:ピストン接続を確認し、締め付けます。



3.シリンダーのずれ:

  製品シリンダーがサポートフレーム上で正しく中央に配置されていない場合、シーリング性能に影響を与える可能性があります。

  解決策:シリンダーを正しく再取り付けし、位置合わせします。


充填後に充填ノズルが滴り続けるのはなぜですか?



ノズルの滴りは、充填機で最も一般的な問題の1つです。以下に主な原因と解決策を示します。

1. 摩耗したシーリングコンポーネント:

  ノズル内のシーリングリングまたはガスケットが摩耗しており、しっかりと閉じることができない場合があります。

  解決策:損傷したシールを交換してください。



2. ノズル閉鎖タイミングの誤り:

  ノズル閉鎖遅延が遅すぎると、残留製品が滴り続ける可能性があります。

  解決策:制御システムでノズル閉鎖遅延パラメータを調整します。



3. ノズル先端に残った残留製品:

  粘性製品は、充填後にノズル出口に付着する可能性があります。

  解決策:充填後に残留製品をノズルに引き戻すサックバック機能付きの充填機を使用してください。



4. ノズル開口部の摩耗または損傷:

  7.5mmを超えるノズル開口部または不均一なシーリング面は、適切なシャットオフを妨げる可能性があります。

  解決策:必要に応じてノズルを修理または交換し、シーリング面を研磨してください。



5. アンチドリップノズルを使用する:

  油性または高粘度の製品の場合、漏れを最小限に抑え、充填の清潔さを向上させるために、アンチドリップまたはシャットオフノズルを強くお勧めします。
