| 起源の場所: | 中国 |
| ブランド名: | N PACK |
| 証明: | CE ISO SGS |
| モデル番号: | NP-SL |

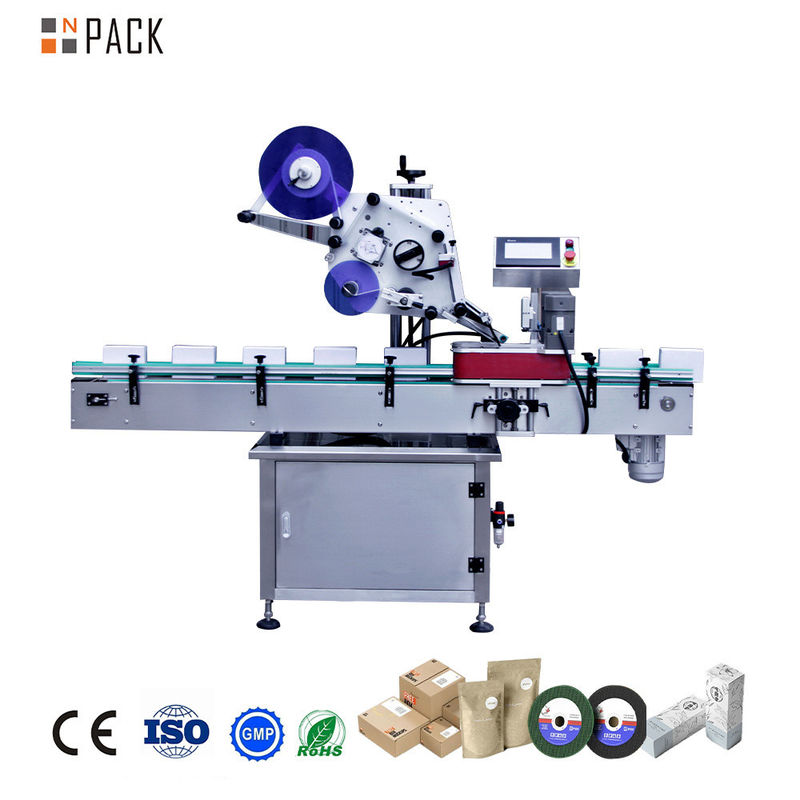

自動上下面ラベル貼付機
トップフラットラベリング装置は、食品トレイ、オイルボトル、医薬品箱、ワインボトル、化粧品箱などの製品の上面および平らな面にラベルを付けるために設計されています。この機械は、専門的なトレーニングを必要とせず、一般の作業者でも簡単に操作およびメンテナンスできる洗練されたデザインが特徴です。製品を変更する必要がある場合、簡単な調整を行うだけで、異なる種類のボトルのラベルを切り替えることができます。

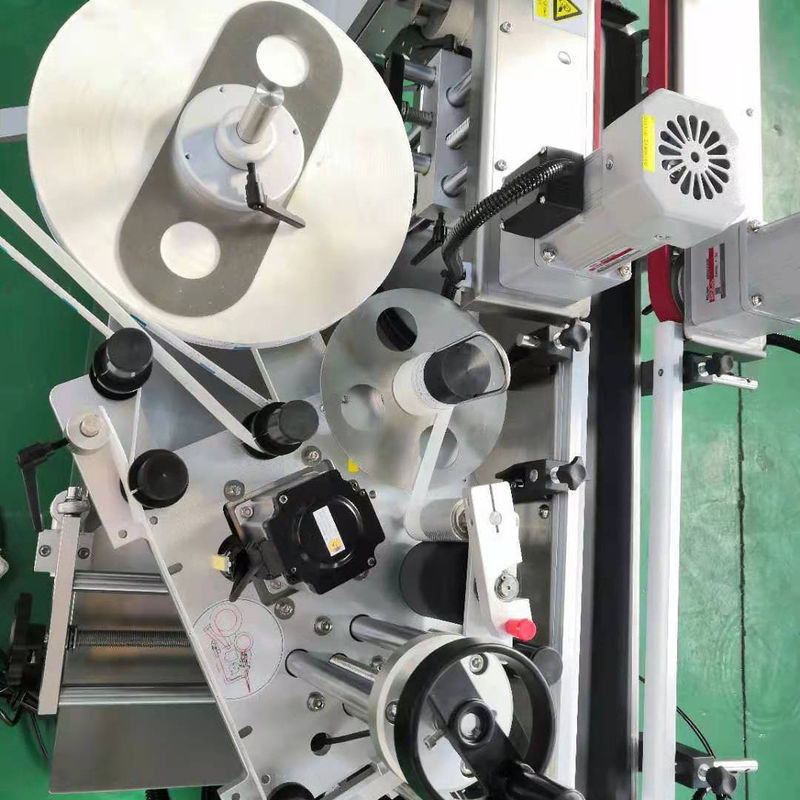

自動トップフラットラベリングマシンは、ハウジングベース、制御ユニット、ラベル用紙モジュール、リボンモジュール、印刷モジュール、吸着装置、およびアーム機構を含む。制御ユニットはハウジングベース上に配置され、ラベル用紙モジュールはラベル供給シャフト、底部用紙回収シャフト、および回転シャフトを備える。ラベル供給軸と回収軸はラベル用紙に接続されており、ラベル用紙を回転させる回転軸も制御装置により制御される。リボン モジュールは、ハウジング内のラベル用紙の移動経路の近くに配置され、リボン供給シャフトとリボン回収シャフトを備えています。これらのシャフトはリボンに接続されており、アクションを駆動するために動力が供給されます。印刷モジュールもハウジング上にあり、制御ユニットから入力を受信してラベルに印刷できます。吸着装置は、回転シャフトの片側に吸引ブロックがあり、その下に吸引面があります。アーム機構が吸引ブロックの上昇動作を駆動します。この設計により、ラベル貼り付けの効率が向上し、正確に貼り付けることができます。
1.広い適用範囲：幅25mmから300mmまでの対象物の平面に粘着ステッカーやラベルを貼り付けることができます。
2.ラベル交換が簡単。
3. 丈夫で耐久性があり、三角形構造の安定性を最大限に高める3つのレバー調整機構を備えています。
4. スタンドアロンユニットとして使用することも、組立ラインに統合して使用することもできます。
5. コンパクトな設計で、占有スペースを最小限に抑えます。
6.顧客の要求に応じて印刷装置を装備することができます。
|
技術的パラメータ
|
|||
|
機械のサイズ
|
1600(長さ)×1000(幅)×1250(高さ)mm
|
||
|
出力速度
|
20-100個/分はラベルとボトルのサイズによって異なります
|
||
|
高さラベルオブジェクト
|
30～280mm
|
||
|
バッグのサイズ
|
最大長さ60cm。最大幅40cm。最大高さ10cm
|
||
|
ラベルの高さ
|
15～140mm
|
||
|
ラベルの長さ
|
25～300mm
|
||
|
符号精度を貼り付けます
|
±1mm
|
||
|
内側に転がる
|
76mm
|
||
|
ロール外径
|
300mm
|
||
|
電源
|
220V 0.8KW 50/60HZ
|
||
|
電源
|
2800(L)×1650(W)×1500(H)mm
|
||
|
ラベル貼付機の重量
|
450kg
|
||
| コンポーネントのリスト | |
| 説明 | ブランド |
| トランスデューサー | デルタ |
| DC24V電源 | デルタ |
| ラベルセンサーの確認 | ルーゼ |
| ボトルセンサーのチェック | キーエンス |
| 光学 | キーエンス |
| スイッチ | シュナイダー |
| 非常スイッチ | シュナイダー |
1. コーディングマシン: サーマルコーディングマシンは、製造日、有効期限、バッチ番号などの重要な情報を印刷します。コーディングプロセスはラベル付けと同期して生産効率を高めます。
2. インクジェット プリンタ: 市場で入手可能なほとんどの主流のインクジェット プリンタと互換性があるため、このセットアップにより、指定されたラベル位置での正確なインクジェット印刷が可能になり、ラベル貼り機とシームレスに統合されます。
3.充填機: 標準センサーでは透明ラベルを検出できないため、ドイツから輸入された特殊な光電センサーが必要です。
4.充填機
自動サーボピストン充填機は、洗剤液、シャンプー、ハンドソープ、食器用洗剤、シャワージェルなどを含む幅広い粘性物質を正確かつ効率的に充填できるように設計された、非常に汎用性の高い充填機です。
5.キャッピングマシン
自動スピンドルスクリューキャッピングマシンは汎用性も高く、トリガーキャップ、メタルキャップ、フリップキャップなどのさまざまなタイプのキャップを迅速かつ正確にキャッピングできます。
