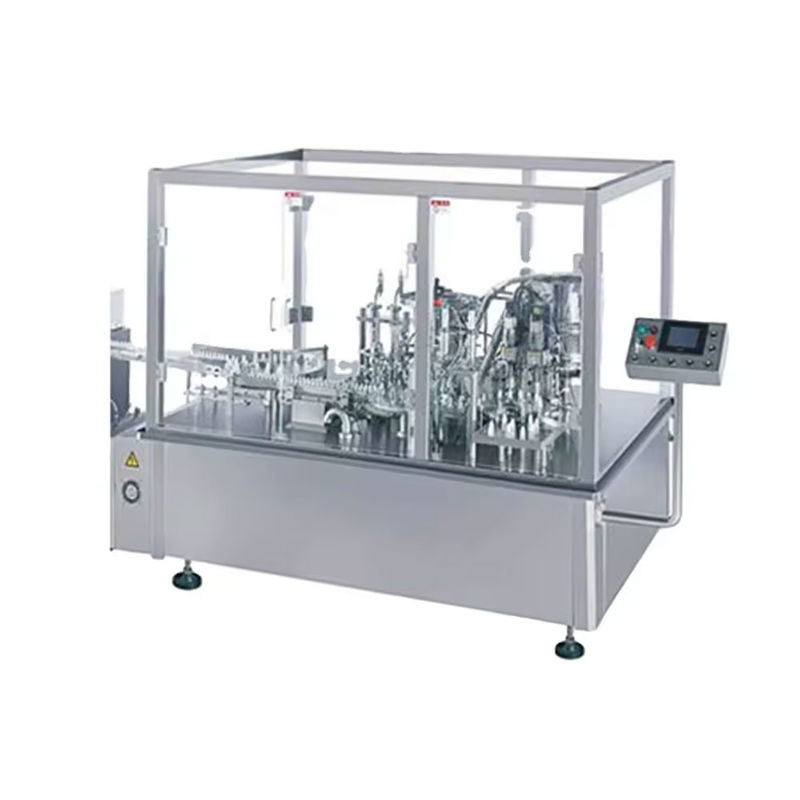

自動小瓶点眼充填およびキャッピング機

ほとんどの点眼薬処方は 5 ml または 10 ml のボトルで提供されます。市場で入手可能な点眼ボトルの一般的なタイプは、スポイトキャップを備えた小型のボストン丸型ボトルです。これらのスポイト ボトルには白またはナチュラルのキャップが付属しており、どちらもボトルから少量を出しやすくするスポイトの先端が付いています。これらのボトルはLDPEプラスチックで作られており、簡単に絞って製品を簡単に分配できます。 NPACK は、効率的な充填およびシールプロセスのために当社のモノブロック充填およびキャッピング機械を利用することを提案します。

この完全自動液体充填およびキャッピングマシンは、当社の市場要求への対応を表しています。主に、丸ボトル、角ボトル、異形ボトルなど、さまざまな形状のガラスボトルやペットボトルの充填用に設計されており、海外の先進技術を活用して開発された新製品も組み込まれています。この機械は、充填にプランジャー タイプのピストン ポンプまたは蠕動ポンプを採用しており、自動キャップ配置とスクリュー キャッピングを備えており、機械と電気コンポーネントが統合されています。この機械は設置面積がコンパクトなため、経済的に実行可能で実用的であり、製薬、殺虫剤、化学薬品、食品、化粧品、その他の液体包装業界で幅広い用途が見出されます。

PLC 制御システムと周波数制御を備えたこのマシンは、高度な自動化を実現します。充填容量を簡単に調整できるため、すべての定量ポンプの充填量を同時に調整したり、ポンプごとに個別に微調整したりできます。操作も簡単で、調整も素早く行えます。充填針には液だれ防止装置が付いており、充填中にボトルの底に針を沈め、ゆっくりと引き上げることで泡立ちを防ぎます。機械全体はGMP要件に従って設計されています。

特徴

1. マニピュレータは、細刃ノズル使用時の供給ストッパー率を高めるためにノズルを調整します。

2. シングルチップシステムによって制御される蠕動ポンプ充填により、高い投与量精度が保証され、機械を停止することなく投与量を調整できます。

3. スペース効率を考慮したシンプルな構造の充填・供給栓・キャッピングを一体化した装置です。スタイリッシュな外観を誇り、お掃除も簡単です。

4. 目盛器の正確な位置決めにより安定した動作が保証され、さまざまなサイズのボトルの充填が可能になります。

5. タッチパネル制御インターフェースを採用し、簡単な操作と高い自動化レベルを実現します。インバーターによる速度調整が可能です。

6. ボトルやキャップがない場合は自動的に停止するため、充填やキャッピングが発生しません。

パラメータ

点眼モノブロック充填機の動作原理

設備はボトル搬送、自動充填、ノズルカバー管理、スイングアームカバー、サーボスクリューキャッピング等に分類されます。

1.ボトルの装填

充填用に指定されたボトルは、手作業でベルトコンベア上に置かれます。

2.検出

光電センサーは、プライマリ ターンテーブル上に空のボトルがあるかどうかを判断します。検出信号は制御コンピュータに中継され、ボトルの充填を制御し、空のボトルを検出します。

3.充填

前方のボトルを検出すると、PLC は充填ノズルを作動させてボトルに進入させ、正確に充填します。

4.スプリンクラーカバー

ボトルの存在が検出されると、スイング アーム型カバーの予備回転が開始されます。

5.ネジキャップ

サーボモーターはトルクと速度を調整し、しっかりと安定したキャッピングを保証します。

6.ボトル出口

最後に、キャップをかぶせたボトルがベルトコンベアから出ます。

運用プロセス点眼モノブロック充填機の

1.材料の準備

ボトル、プラグ、カバー、薬液が十分に供給されていることを確認してください。振動ホッパーは、カバーの位置の内側と外側の両方に配置され、プラグとカバーの完全な供給を維持するために利用されます。

2. 哺乳瓶での授乳

ボトルフィーダーのターンテーブルでボトルを仕分けします。

3.充填

ボトルは振動によって充填のために正確に位置決めされ、その後、間欠駆動によって充填、栓、カバー、スクリューキャッピングが行われます。液体の充填は、ペリスタルティックポンプとニードルが自動的に上下してボトル内に液体を充填することで実現されます。

4. プラグ接続

プラグは振動ホッパーによって栓抜きステーションに供給され、ボトルはホイールのクリアランスによって移動されます。光ファイバー検出によりストッパリングシリンダ電磁弁を制御し、確実にストッパリングを行います。

5. キャッピング

プラグが挿入されたボトルはキャッピングステーションに搬送され、シリンダーベースの機構を使用してスクリューキャップが取り付けられます。ねじキャップは、トルクを調整して硬さを調整しながら、適切に固定されるまで回転させて下げます。

6. ボトルの出口

キャップをかぶせたボトルはベルトコンベアで機械から運び出され、次の包装プロセスの準備が整います。

この装置はどのタイプの充填ポンプをサポートしていますか?どの液体と生産要件がそれぞれに最適ですか?

高度な充填技術

この装置は、さまざまな液体製品や生産要件に対応するために、複数の高度なポンプ タイプをサポートしています。

ペリスタルティックポンプ

せん断に敏感な液体や生物学的に活性な液体の取り扱いに最適なペリスタルティックポンプは、優しく正確な投与を実現します。簡単なホース交換と工具不要の取り扱いが特徴で、使い捨て用途に特に適しており、製品の無駄や二次汚染を最小限に抑えることで認められています。

ロータリーバルブピストンポンプ

柔軟性と精度が高いこのポンプは、水性製品と粘性製品の両方を処理でき、一貫した容積充填を保証します。研磨性の液体、高温の液体、または腐食性の液体を扱うために、セラミックおよびステンレス鋼のバージョンが用意されています。

ローリングダイヤフラムポンプ

ペリスタルティックポンプとピストンポンプの利点を融合したローリングダイヤフラムポンプは、製品を穏やかに搬送しながら高精度の投与を実現します。特に敏感な生物製剤や CIP/SIP (定置洗浄/定置滅菌) 機能を必要とする製品に適しています。

医薬品充填システムで高い投与精度を使用する利点は何ですか?

蠕動ポンプの充填により高い投与量精度が保証され、機械を停止することなく投与量を調整できます。このシステムは高度なセンサーを利用して体積流量を監視し、各ボトルに必要な正確な充填量が供給されることを保証します。この技術は、一貫した信頼性の高い投与を維持するだけでなく、製品の無駄を最小限に抑え、医薬品や特殊化学品などの高価な液体に最適です。その結果、シームレスで効率的なプロセスが実現され、すべてのバッチが厳しい品質と精度の基準を満たしていることが保証されます。

スポイト充填機にご興味がございましたら、お問い合わせください。
